Арматура применяется для изготовления всех видов железобетонных конструкций, что необходимо для усиления прочностных характеристик бетона. Так как арматура используется для производства ответственных строительных деталей и конструкций, и должна выдерживать огромные нагрузки, для ее изготовления используется специальная арматурная сталь.

Строительная арматура различается:

• по профилю на круглую арматуру, арматуру гладкую (класс А1) и арматуру периодического профиля (класс А3);
• по материалу на стальную арматуру и неметаллическую;
• по способу изготовления на стержневая арматура, канатная арматура и проволочная арматура;
• по принципу работы на ненапрягаемую арматуру и напрягаемую;
• по назначению на рабочую арматуру, распределительную арматуру и монтажную арматуру;
• по способу установки на сварную и вязаную в виде отдельных стержней, сеток и каркасов.

Арматура А1

Арматура А1 производится из высококачественной углеродистой низколегированной стали периодического или гладкого профиля, а также из холоднотянутой проволоки. Сегодня промышленность выпускает тканые сетки с особыми ячейками, которые предназначаются для армирования тонкостенных железобетонных конструкций. Для армирования балок, прогонов, а также ригелей промышленность выпускает пространственные или плоские арматурные каркасы.

Существуют следующие виды контактов с бетоном, которые может иметь арматура А1: трение, сцепление – то есть соединение при помощи бетонирования стального элемента арматуры, соединения на связях сдвига, обжатие стальной арматуры железобетоном после усадки бетона, электрохимической взаимодействие стальной арматуры А1 и цементного раствора. Для армирования предварительно напряженных конструкций за исключением высокопрочной штучной стальной арматуры используются стальные пучки, а также пряди, которые производят из высокопрочных проволок и канаты, состоящие из нескольких прядей.

На сегодняшний день арматура А1 достаточно широко применяется в различных отраслях промышленности. Используют арматуру А1 в строительстве, при добыче и транспортировке газа, а также нефти, на различных предприятиях нефтегазовой промышленности, угольной промышленности и для самых различных строительных целей. Арматура А1 отличается тем, что может эксплуатироваться даже в самых агрессивных средах, например, при работе с хлором или природным газом.

Изготовляют арматуру А1 следующих классов: Ат400С, Ат500С, Ат600, Ат600С, Ат600К, Ат800, Ат800К, Ат1000, Ат1000К и Ат1200.

Арматура А3

Арматура А3 широко применяется для изготовления самого широкого спектра конструкций из железобетона. При этом строительная арматура А3 значительно повышает прочностные характеристики такого изделия. Для изготовления ее используют высококачественную специальную арматурную сталь. Также используется особая сталь, легированная такими элементами, как титан, кремний, марганец, хром. Такая сталь может значительно повысить различные механические характеристики, которые может иметь арматура А3. Химический состав стали, из которой производится арматура А3, должен соответствовать стандартам ГОСТ 380-94 (для низкоуглеродистой стали) и ГОСТ 14959-79 (для стали высокоуглеродистой).

Характеристики, которые имеет арматура А3, самым прямым образом влияют на качество железобетонного изделия. Именно поэтому к арматуре А3 предъявляются особые требования. В частности, арматура А3 должна обладать очень хорошей свариваемостью и обрабатываемостью, повышенной стойкостью металла арматуры к коррозии, высокой прочностью, а также пластичностью материала, усталостной прочностью. Также арматура А3 должна обеспечивать хорошее сцепление с бетоном.

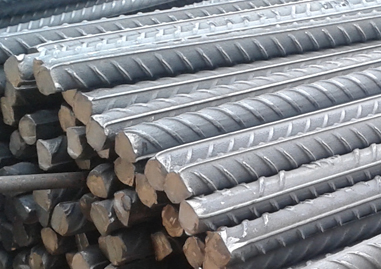

Строительная арматура А3 периодического профиля – это профили круглой формы с двумя продольными ребрами, а также поперечными выступами, которые идут по трехзаходной винтовой линии. Для профилей, которые имеют диаметр 6 мм, допускается наличие выступов, которые идут по однозаходной винтовой линии. Для профилей диаметром 8 мм – по двухзаходной винтовой линии. Для удобства потребителей может быть произведена размотка арматуры А3, которая имеет диаметр 8-10 мм.

Минимальный размер, который может иметь арматура А3 – 6 мм, а максимальный – 80 мм. Строительная арматура А3, которая имеет диаметр менее 10 мм, поставляется в мотках. Строительная арматура А3, имеющая диаметр 10 мм и более – в особых прутках, которые могут иметь длину от 6 до 12 м или мерной длины.

По своим эксплуатационным характеристикам арматура А3 подразделяется на свариваемую, стойкую к коррозионному растрескиванию. Свариваемая арматура А3 обозначается индексом «С». Арматура А3 стойкая к коррозионному растрескиванию маркируется буквой «К». Если же арматура А3 обозначается индексом «Т», то в таком случае необходимо знать, что такая арматура А3 предназначается для термически упрочненной арматурной стали. Если же арматура А3 помечена индексом «В», то такая арматура А3 подходит для упрочненной вытяжки.

Арматура А3 в зависимости от своих свойств может подразделяться по различным классам прочности.

Класс прочности - установленное стандартом нормируемое значение физического или условного предела текучести стали в ньютонах на один квадратный миллиметр.

Угол наклона поперечных выступов - угол между поперечными выступами (рифлением) и продольной осью стержня.

Шаг поперечных выступов - расстояние между центрами двух последовательных поперечных выступов, измеренное параллельно продольной оси стержня.

Высота поперечных выступов - расстояние от наивысшей точки поперечного выступа до поверхности сердцевины стержня периодического профиля, измеренное под прямым углом к продольной оси стержня.

Номинальный диаметр арматурной стали периодического профиля (номер профиля) - диаметр равновеликого по площади поперечного сечения круглого гладкого стержня.

В зависимости от механических характеристик арматура А3 подразделяется на классы: AI (A240), AII(A300), AIII(A400), AIV(A600), AV(A800), AVI(A1000). В строительной арматуре класса А1 используется гладкий профиль, а в остальных — периодический.

Арматура 25Г2С

Арматура А3 25Г2С широко используется в различных видах строительства и реконструкции. Арматура 25Г2С может применяться для армирования железобетонных конструкций как вспомогательных, так и несущих. Она прочна, надежна и придает такие же характеристики железобетону.

Химический состав данной стали обеспечивает арматурному прокату высокую степень свариваемости, что позволяет применять арматуру 25Г2С в сварных металлоконструкциях. Также данный вид арматуры имеет рифления отличные от других марок, что обеспечивает отличную сцепку с бетоном. Поперечная арматура предназначена для того, чтобы снизить риск возникновения наклонных трещин, она связывает бетон сжатой зоны. Продольная арматура 25Г2С также снижает риск возникновения наклонных трещин, но еще и регулирует растягивающее напряжение. Кроме того, арматура 25Г2С, благодаря специальной конструкции не только улучшает эксплуатационные характеристики конструкции, но еще и позволяет использовать данную арматуру весьма экономично.

Арматура 35ГС

Для строительства ответственных железобетонных конструкций применяется термомеханическая и термически упроченная рифленая арматура 35ГС диаметром 6-40мм — ГОСТ 10884-81. Длина данного вида арматуры колеблется от шести до 11,7 метра.

Арматура 35ГС – это специализированная арматура, которая изготовлена из низколегированной конструкционной стали марки 25Г2С и представляет собой стальной прут круглого сечения с рифленой или гладкой поверхностью. Арматура 35ГС размещается внутри железобетонной конструкции, когда нужно придать конструкции большую жесткость, обеспечить надежное сцепление с бетоном, а также в случае армирования дорожного полотна. При этом существует несколько вариантов размещения. Например, продольная арматура 35ГС помогает регулировать растягивающее напряжение. Поперченное размещение арматуры 35ГС позволяет осуществить связывание бетона сжатой зоны. В обоих случаях, арматура 35ГС еще и значительно снижает вероятный риск возникновения наклонных трещин. Кроме того, арматура 35ГС, благодаря специальной конструкции не только улучшает эксплуатационные характеристики конструкции, но еще и позволяет использовать данную арматуру весьма экономично.

Арматура А500С

Арматура А500С ГОСТ 5781-82 - это разновидность сортового металлопроката. Если быть точнее, это сталь горячекатаная круглая, которая имеет периодический или круглый профиль.

Арматура А500С гладкая — круглые стержни с гладкой поверхностью.
Арматура А500С рифленая — стержни с расположенными на их поверхности под углом к продольной оси поперечными выступами для улучшения сцепления с бетоном.

Качества арматуры обычно определяется качеством и маркой стали, которая имеет различные эксплуатационные характеристики. Так, арматура может делиться по классам прочности, или на свариваемую и стойкую против коррозионного растрескивания и так далее. Маркировка арматуры 10 может указать и на то, что она может применяться для термически упрочненной арматурной стали или для упрочненной вытяжки.

Предназначение арматуры А500С - армирование конструкций из железобетона, являющихся предварительно напряженными или обычными. Она необходима для того, чтобы придать им дополнительную прочность и защиту от деформаций. Существует несколько вариантов размещения арматуры А500С внутри железобетонной конструкции. Продольная арматура А500С снижает риск возникновения наклонных трещин, а также регулирует растягивающее напряжение. Поперечная предназначена для того, чтобы снизить риск возникновения наклонных трещин, она связывает бетон сжатой зоны.

Применение арматуры А500С в строительстве

Арматура А500С может быть разных типов. Так, арматура А500С разновидности "Д8" служит для армирования стен и полов. Тип "Д14" - арматура А500С, позволяющая экономить сталь в процессе строительства. "Д18" незаменима при реконструкции.

Кроме того, арматура также может быть изготовлена не только из сортового металлопроката, но и из высокопрочной проволоки. Помимо стандартной арматуры в виде прутьев для строительных целей могут использоваться такие виды арматуры, как пряди, пучки и канаты.
Такая арматура используется для иных целей.

Арматура B500С

Сталь холоднодеформированная арматурная класса В500С с трехсторонним профилем изготавливается из углеродистых сталей обыкновенного качества с нормированным пределом текучести не менее 500Н/мм2.

Арматура В500С соответствует требованиям ГОСТ Р 52544-2006, ТУ 14-1-5553-2007, разработанным на основе Евронорм (DIN 488,EN 10080,ISO 10544).

Она рекомендована НИИЖБом для повсеместного применения наряду и взамен всех нижележащих классов проволочной и стержневой арматуры номинальных диаметров, в т.ч. А1-A3 (А240, А300, А400) по ГОСТ 5781-82; Ат400С, Ат500С по ГОСТ 10884-94; А400С по СТО АСЧМ 7-93; Вр500 по ТУ 14-170-217-94 и т.п.

Область применения арматуры В500С

• В производстве сборного железобетона в качестве полноценной замены арматуры классов от Вр-1, А400(А3) и А500С и всей низкоуглеродистой арматуры;
• При производстве сварных металлических сеток типа «карта», решетчатых опор, объемных металлических каркасов;
• При изготовлении строительных крючков, анкеров, петель и закладных деталей, гнутых профилей, для железобетонных изделий и монолитного строительства.

Механические свойства

• Класс прочности: В500С;
• Значение условного предела текучести: более 600 Н/мм2;
• Значение временного сопротивления: в пределах 700 Н/мм2;
• Значение относительного удлинения, при максимальной нагрузке: более 3 %;
• Значение отношения временного сопротивления к условному пределу текучести: в пределах 1,15-1,20 %;
• Значение относительного удлинения: >14%.
• Развес: бухты массой до 1000 кг. Размер бухты: наружный диаметр до 930 мм, внутренний диаметр 600 мм, ширина 440 мм.

Преимущества арматуры В500С

• При размотке арматура не скручивается. Это связано с трехсторонним рифлением арматуры и отсутствием лампасов;
• Изнашиваемость деталей оборудования существенно снижается. Например, при использовании арматуры из стали марки 25Г2С направляющий ролик для подачи арматуры на станок для сварки необходимо менять каждые 3 дня. При использовании арматуры В500С ролик меняют раз в месяц. Соответственно, снижается время технологического простоя и увеличивается производительность;
• За счет улучшенной свариваемости арматуры В500С, существенно снижается потребление электроэнергии за счет снижения времени для осуществления сварки;
• За счет улучшенной свариваемости также обеспечивается улучшенная жесткость готовой конструкции, а, следовательно, и качество конечного изделия;
• Арматура В500С является европейским стандартом арматуры. Следовательно, идеально подходит при использовании на импортном оборудовании;
• В настоящее время арматурный прокат производится и поставляется ведущими предприятиями в цилиндрических бухтах массой до 1000 кг, что позволяет без труда разматывать прокат при переработке в прутки мерной длины и при производстве арматурной сетки. Среди производителей холоднодеформированного проката довольно распространенной практикой является первичная переработка мотков арматуры: раскрой на мерные длины, изготовление сварных сеток и каркасов, закладных деталей и т. п. по заказам строителей. Это ведет к снижению использования на стройплощадке площадей для приобъектного складирования и раскроя арматуры.

Преимущества арматуры класса В500С перед арматурой класса А-3

• Высокая пластичность;
• Исключение хрупких разрушений сварных соединений;
• Высокий предел текучести и расчетное сопротивление, позволяющее получать более 20% экономии стали (в среднем экономия составляет 10%);
• Более низкая себестоимость производства, поэтому цена арматуры класса В500С не превышает цены арматуры класса А-3 при значительно более высокой прочности.

Отличие арматуры класса В500С от А500С

В500С отличается от А500С способом производства: В500С производят без нагрева (холоднодеформированная), а А500С с нагревом (горячекатаная). Механические и физические свойства при этом находятся практически на одном уровне. Свариваемость у В500С лучше, чем у А500С, но при этом расход В500С немного больше чем, у А500С из-за немного заниженного расчетного предела текучести. Кроме этого, холоднодеформированную арматуру производят в узком поле допусков (?4,5%). У горячекатаного арматурного проката сопоставимых диаметров, как правило, допуск выше (достигает +8%). Использование В500С ведет к экономии арматуры и на заводах ЖБИ.

В500С пока еще не получила широкого применения и популярности в России, как на Западе — видимо, все впереди.

Стоит отметить, что НИИЖБ и органы сертификации уже делают шаги к постепенному переходу на использование арматуры В500С. Так, «Мосстройсертификация» уже разрешает применять В500С наравне с А500С.

Экономия металла

Большинство металлургических предприятий не располагает техническими возможностями производить в мотках арматурный прокат типоразмерами меньше 10 мм, и строители вынуждены перерасходовать до 20-30% стали в изделиях из-за замены реально необходимой арматуры на имеющийся в наличии прокат большего диаметра. А технология изготовления арматуры класса В500С позволила стабильно получать арматуру с требуемыми характеристиками в широком диапазоне от 4 до 14 мм, с любым промежуточным диаметром.

Так, замена в конструктивном армировании горячекатаной арматуры класса А1 (А240) и А3 (А400) диаметром 6, 8, 10 и 12 мм на диаметр 5,5, 7, 9, 11 мм класса В400С или В500С обеспечит экономию металла до 16%. Для арматуры классов прочности 500 и 400 МПа введение промежуточных размеров в диапазон от 5,5 до 12 мм даст строителям экономию стали в среднем на 15%. Если же говорить о монтажной и конструктивной арматуре, то в стеновых панелях и плитах перекрытий жилых зданий массовых серий при замене стержней диаметром 6, 8, 10, 12 мм, в частности, на стержни диаметром соответственно 5,5, 7, 9 и 11 мм, причем, независимо от класса ее прочности, можно получить снижение расхода стали на 18-30%.

Специалисты отмечают, что реальное снижение расхода арматуры в проектах составило от 5 до 25%.
